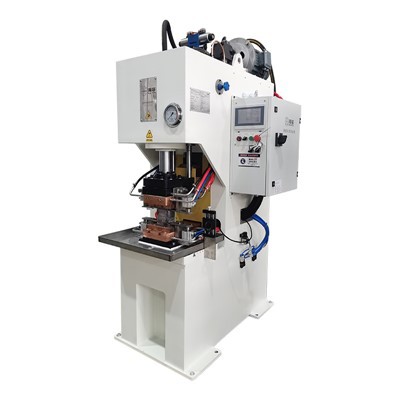

Saldatrice a diffusione per sbarre in rame e alluminio



Haifei progetta e producesaldatrici a diffusione per sbarre, lamine metalliche laminateEconnettori elettrici flessibili. L'apparecchiatura combina riscaldamento con resistenza elettrica controllata, pressione, tempo di tenuta e strumenti specifici per l'applicazione- per consolidare l'area del giunto senza metallo d'apporto convenzionale.

Questa categoria di prodotti è sviluppata principalmente per componenti conduttivi utilizzati in veicoli elettrici, sistemi di accumulo di energia, quadri elettrici, trasformatori e apparecchiature di distribuzione dell'energia-. La selezione della macchina si basa sul materiale del conduttore, sull'area di collegamento, sullo spessore del singolo strato, sul numero di strati, sulla pressione richiesta, sulle prestazioni elettriche e sull'obiettivo di produzione. I clienti possono inviare disegni e campioni rappresentativi per la valutazione del processo prima che venga confermata la configurazione finale dell'apparecchiatura.





Invia il disegno del tuo pezzo





Prodotti correlati



Sistemi di saldatura a diffusione personalizzati



diffusion welding machine



Per le parti che non possono essere lavorate in modo efficiente su una macchina standard, Haifei può sviluppare una saldatrice a diffusione per sbarre collettrice personalizzata con strumenti dedicati, una piattaforma di lavoro modificata, movimentazione automatizzata dei materiali o controllo del processo-specifico del progetto.

L'ambito della personalizzazione è confermato attraverso disegni, test a campione e un accordo tecnico. Può includere:

  • Dimensioni personalizzate degli elettrodi e degli utensili
  • Controllo della pressione pneumatico, idraulico o servo
  • Altezza di carico e spazio di lavoro modificati
  • Carico e scarico automatico
  • Integrazione dei robot
  • Gestione ricette e parametri
  • Configurazione del sistema-di raffreddamento
  • Protezioni di sicurezza e interblocchi di processo
  • Registrazione dati di produzione e allarmi-



Discuti di una macchina personalizzata





Come funziona una saldatrice a diffusione di sbarre



L'attrezzatura HAIFEI applica riscaldamento elettrico e pressione controllati all'area del giunto preparato. Il processo esatto dipende dal materiale e dalla struttura del pezzo, ma un tipico ciclo di produzione comprende le fasi seguenti.





Preparazione della superficie

Olio, ossido, residui di rivestimento, bave e superfici irregolari possono impedire un contatto costante tra gli strati. Il metodo di pulizia o trattamento della superficie-richiesto deve essere stabilito durante i test del processo.

Impilamento e posizionamento dei livelli

Le lamine, le piastre o i conduttori intrecciati vengono disposti secondo il disegno e posizionati nell'attrezzatura dedicata. Il posizionamento corretto impedisce lo spostamento della pila di materiale durante la compressione.

Pressurizzazione iniziale

Il sistema di pressione chiude l'attrezzatura e applica la forza programmata. Un contatto uniforme è importante perché le differenze nell'area di adesione possono portare a un riscaldamento non uniforme e a un consolidamento incoerente.

Riscaldamento elettrico controllato

La corrente passa attraverso il circuito di riscaldamento configurato per portare l'area del giunto alla condizione di processo richiesta. La potenza, il tempo di riscaldamento e la pressione devono essere adeguati al materiale del conduttore e all'area di collegamento.

Tenersi sotto pressione

Il pezzo rimane compresso per il periodo programmato in modo che il materiale accatastato possa consolidarsi in corrispondenza della giunzione. La sequenza di tenuta appropriata viene stabilita attraverso il test effettivo del pezzo.

Raffreddamento e scarico

Il giunto viene mantenuto in una condizione controllata durante il raffreddamento prima dell'apertura dell'utensile. Lo scarico manuale, semi-automatico o automatico può essere configurato in base all'output richiesto.



Un risultato positivo dipende dal processo completo, non solo dalla potenza della macchina. La preparazione della superficie, l'allineamento degli strati, le condizioni degli utensili, la distribuzione della pressione, la sequenza di riscaldamento e raffreddamento influenzano tutti il ​​giunto finito.



Per cosa è progettata questa apparecchiatura



Questa categoria si concentra sulle parti elettricamente conduttive piuttosto che sul incollaggio per diffusione strutturale-per scopi generici.

Pezzi adatti

Scopo tipico

Fogli metallici laminati Consolidamento dell'estremità di connessione mantenendo una sezione flessibile
Barre flessibili Produzione di un'area terminale compatta per il collegamento elettrico
Conduttori intrecciati Unione o consolidamento di un'estremità della treccia con un terminale o una sbarra
Combinazioni di conduttori solidi e flessibili Creazione di una connessione integrata-portante corrente
Componenti conduttivi della batteria Preparazione di connessioni stabili per gruppi di batteria e-accumulo di energia
Connettori per quadri e trasformatori Produzione di giunti conduttivi per apparecchiature elettriche



L'apparecchiatura non è presentata come un sostituto universale per forni di saldatura a diffusione sotto vuoto, sistemi di brasatura, saldatrici a ultrasuoni o saldatrici a punti a resistenza. Haifei valuta innanzitutto il materiale, la struttura del giunto e il risultato richiesto prima di consigliare un processo di saldatura.



Selezione della giusta saldatrice a diffusione



Un modello non dovrebbe essere scelto solo in base al KVA nominale o alla pressione massima. Due pezzi con dimensioni esterne simili possono richiedere configurazioni diverse a causa della pila di materiali, dell'area di incollaggio e dei criteri di accettazione.

Haifei esamina le seguenti informazioni durante la selezione:



Elemento di selezione

Informazioni da fornire

Perché è importante

Materiale conduttore Grado del materiale ed eventuale placcatura o rivestimento Influisce sulla preparazione della superficie e sul comportamento al riscaldamento
Tipo di pezzo Lamina, piastra, treccia, barra flessibile o struttura combinata Determina l'attrezzatura e il metodo di caricamento
Zona di incollaggio Lunghezza × larghezza del giunto richiesto Influisce sulla capacità di riscaldamento e sulla distribuzione della pressione
Pila di materiali Spessore del singolo-strato e numero di strati Influisce sul consolidamento e sul tempo di processo
Dimensioni finite Spessore del giunto richiesto e tolleranza dimensionale Utilizzato per progettare strumenti e limiti di processo
Requisito meccanico Tirare, tagliare, staccare, piegare o altro test di accettazione Definisce come devono essere valutati i campioni
Requisiti elettrici Requisito di resistenza di contatto o conduttività Importante per i componenti-portanti attuali
Obiettivo di produzione Quantità per ora, turno o giorno Determina il metodo di caricamento e il livello di automazione
Variazione del prodotto Numero di modelli di pezzi e frequenza di cambio Influisce sui requisiti degli strumenti e delle ricette
Utilità di fabbrica Tensione, frequenza, acqua di raffreddamento e aria compressa Utilizzato per confermare le condizioni di installazione
Metodo di ispezione Standard di test del cliente e requisiti di registrazione Definisce il processo di accettazione



Se il processo di saldatura non è stato ancora confermato, testare il pezzo reale è più affidabile che scegliere un modello da una tabella delle specifiche generali.



Invia informazioni sulla selezione



Configurazioni del sistema di pressione-







Configurazione pneumatica

È possibile prendere in considerazione un sistema pneumatico per pezzi selezionati con un'area di incollaggio e requisiti di forza adeguati. Ha una struttura relativamente semplice, ma è necessario verificare la pressione dell'aria disponibile e la stabilità della forza.



Configurazione idraulica

La pressione idraulica viene comunemente presa in considerazione quando l'applicazione richiede una forza maggiore o un'area di incollaggio più ampia. Il sistema idraulico, la struttura delle attrezzature e la piattaforma di lavoro devono essere progettati in base alla distribuzione della pressione richiesta.



Configurazione-servocontrollata

Un sistema di pressione servo-controllato può essere utilizzato laddove il progetto richiede movimento programmabile, posizionamento controllato o integrazione in un processo di produzione più automatizzato. Le effettive funzioni di controllo dipendono dalla struttura concordata della macchina.





Il metodo della pressione deve essere selezionato dopo la prova del pezzo. Un sistema di pressione più complesso non produce automaticamente una giunzione migliore se il circuito di riscaldamento, le attrezzature o la preparazione della superficie non sono adatti.



Applicazioni tipiche



Componenti conduttivi per veicoli elettrici

Sbarre collettrici flessibili e connettori conduttivi vengono utilizzati tra moduli batteria, unità di controllo elettriche e altri componenti ad alta-corrente. Le apparecchiature per saldatura a diffusione possono essere configurate per consolidare le estremità dei conduttori laminati prima della perforazione, della formatura o dell'assemblaggio finale.

01

Sistemi di batterie e accumulo di energia

I pacchi batteria e gli armadi per lo stoccaggio dell'energia-utilizzano diversi tipi di sbarre collettrici, conduttori flessibili e componenti di transizione. Il processo richiesto dipende dal materiale del conduttore, dalla struttura della connessione e dallo standard di accettazione elettrica.

02

Impianti elettrici e di comando a bassa-tensione

Quadri, interruttori automatici, armadi elettrici e sistemi di distribuzione dell'energia- richiedono parti conduttrici in grado di trasportare corrente elevata. È possibile utilizzare connessioni flessibili per adattarsi a movimenti, vibrazioni o tolleranze di assemblaggio.

03

Collegamenti flessibili del trasformatore

I trasformatori utilizzano connessioni conduttive flessibili tra bobine, terminali e sbarre esterne. La configurazione della macchina deve essere adattata alla pila di conduttori, alla struttura dei terminali e allo spazio di carico disponibile.

04

Lavorazione della treccia di rame

Le trecce di rame possono richiedere il consolidamento delle estremità, l'unione dei terminali, il taglio, la formatura o una combinazione di processi. Laddove il progetto prevede la preparazione completa della treccia anziché la sola saldatura, HAIFEI può anche valutare un sistema di elaborazione o automazione dedicato.

05



Dalla valutazione del pezzo alla consegna dell'attrezzatura






Invia disegni e requisiti

Fornire il disegno del pezzo, i dettagli del materiale, l'area di incollaggio, l'output target e lo standard di ispezione.




Revisione della fattibilità del processo

Haifei valuta se il pezzo è adatto a questo processo di saldatura e identifica eventuali informazioni tecniche mancanti.




Saldatura campione

I campioni rappresentativi vengono testati ove richiesto. Il cliente e Haifei concordano su come verrà valutato il risultato.




Proposta di macchine e attrezzature

La capacità dell'attrezzatura, il metodo di pressione, la struttura dell'attrezzatura, la disposizione del carico e le funzioni di controllo sono proposti in base ai requisiti di test e produzione.




Accordo tecnico

L'ambito della macchina, le utilità, le funzioni, il metodo di accettazione e le responsabilità confermati vengono registrati prima della produzione.




Produzione e assemblaggio

La macchina, le attrezzature, l'impianto elettrico e i componenti di raffreddamento applicabili vengono prodotti e assemblati secondo l'accordo.




Test di fabbrica

Prima della consegna vengono controllati i processi operativi, i comandi, gli allarmi, le funzioni di pressione e le prove concordate sui pezzi.




Supporto per l'installazione e la messa in servizio

Haifei fornisce la documentazione concordata e il supporto per l'installazione remota o-specifica del progetto. L'ambito esatto del servizio è indicato nel preventivo e nell'accordo tecnico.



Perché scegliere Haifei come partner di fiducia?



Nel campo della saldatura per diffusione, la precisione tecnica e una comprovata esperienza definiscono la leadership del settore. HAIFEI fornisce un supporto completo, dalla personalizzazione delle apparecchiature allo sviluppo dei processi:



Attrezzature e processi valutati insieme

Haifei non seleziona una saldatrice a diffusione solo dalla capacità di potenza. Il pezzo, l'attrezzatura, il circuito di riscaldamento, il sistema di pressione e il metodo di accettazione vengono esaminati come un unico progetto.

Test basati sul pezzo-

I clienti possono fornire parti rappresentative per le prove di saldatura. Ciò consente di basare la configurazione della macchina proposta sull'effettiva area di incollaggio e sui requisiti di qualità.

Utensili personalizzati

L'attrezzatura è progettata in base alla forma del pezzo, alla pila di strati, al metodo di posizionamento e alle dimensioni del giunto finito.

Integrazione dell'automazione

Per progetti di volume-più elevato, la macchina può essere integrata con carico, scarico, robot, trasportatori e altre apparecchiature della linea-di produzione.

Accettazione in fabbrica

La sequenza operativa concordata e i test del pezzo possono essere controllati prima della spedizione. L'ambito di accettazione dovrebbe essere definito nell'accordo tecnico.

Supporto tecnico

Il supporto può coprire l'installazione dell'apparecchiatura, la guida operativa, la regolazione del processo e la risoluzione dei problemi. Le modalità del servizio dipendono dall'ubicazione del progetto e dall'ambito dell'ordine.



Domande frequenti sulle saldatrici a diffusione



D: A cosa serve una saldatrice per diffusione?

R: Una saldatrice per diffusione viene utilizzata per unire parti metalliche attraverso pressione, calore e tempo di tenuta. È comunemente usato per sbarre in rame, sbarre in alluminio, fogli di rame laminato, connettori flessibili e parti conduttive elettriche.

D: Qual è la differenza tra saldatura per diffusione e saldatura a resistenza?

R: La saldatura a resistenza solitamente crea calore attraverso la resistenza elettrica nel punto di saldatura. La saldatura per diffusione unisce le superfici metalliche sotto calore e pressione controllati, senza materiale d'apporto. Viene spesso utilizzato per aree di incollaggio più grandi, fogli laminati e parti conduttive che necessitano di un incollaggio superficiale stabile.

D: Una saldatrice a diffusione può saldare rame e alluminio?

R: Sì, le parti in rame e alluminio possono essere saldate per diffusione in alcune applicazioni, ma il processo deve essere testato in base allo spessore del materiale, alle condizioni della superficie, all'area di saldatura e alla resistenza richiesta.

D: La capacità della macchina viene selezionata in base all'area di incollaggio?

R: L'area di incollaggio è un fattore importante, ma non è l'unico. Devono essere considerati anche il tipo di materiale, la pila di fogli, la forza richiesta, il circuito di riscaldamento, il ciclo di produzione e i criteri di accettazione.

D: È disponibile una saldatura campione prima di ordinare la macchina?

R: Sì. Haifei può fornire prove di saldatura a campione quando il cliente fornisce materiali, disegni o campioni di prodotto. Ciò aiuta a confermare il processo prima della progettazione finale della macchina.



modular-1

Ottieni una soluzione personalizzata per la saldatrice a diffusione

Contatta HAIFEI oggi per un preventivo su una saldatrice a diffusione personalizzata per soddisfare le esigenze della tua fabbrica! I nostri ingegneri forniranno rapidamente soluzioni per aiutarvi a migliorare l’efficienza produttiva e la qualità della saldatura.
