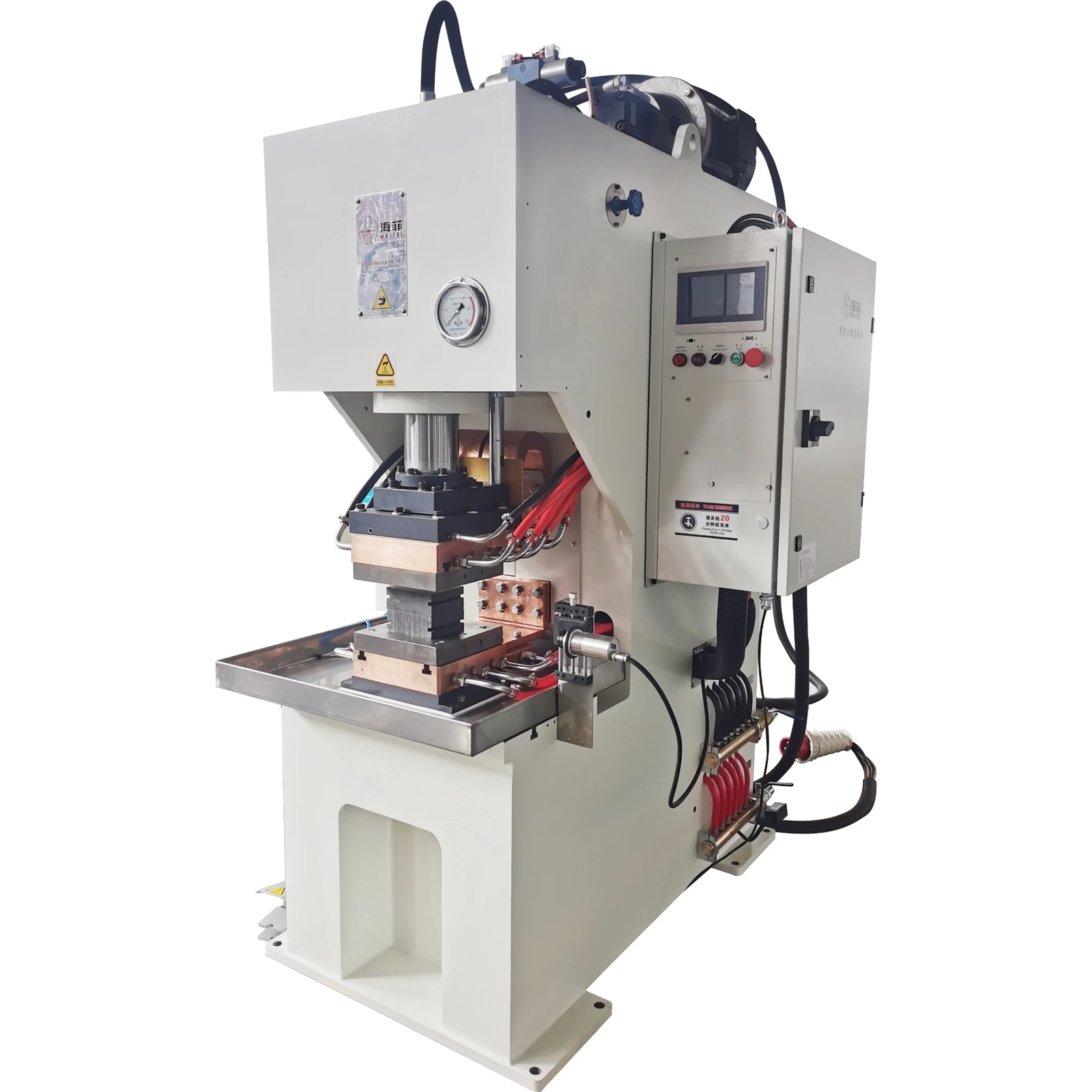

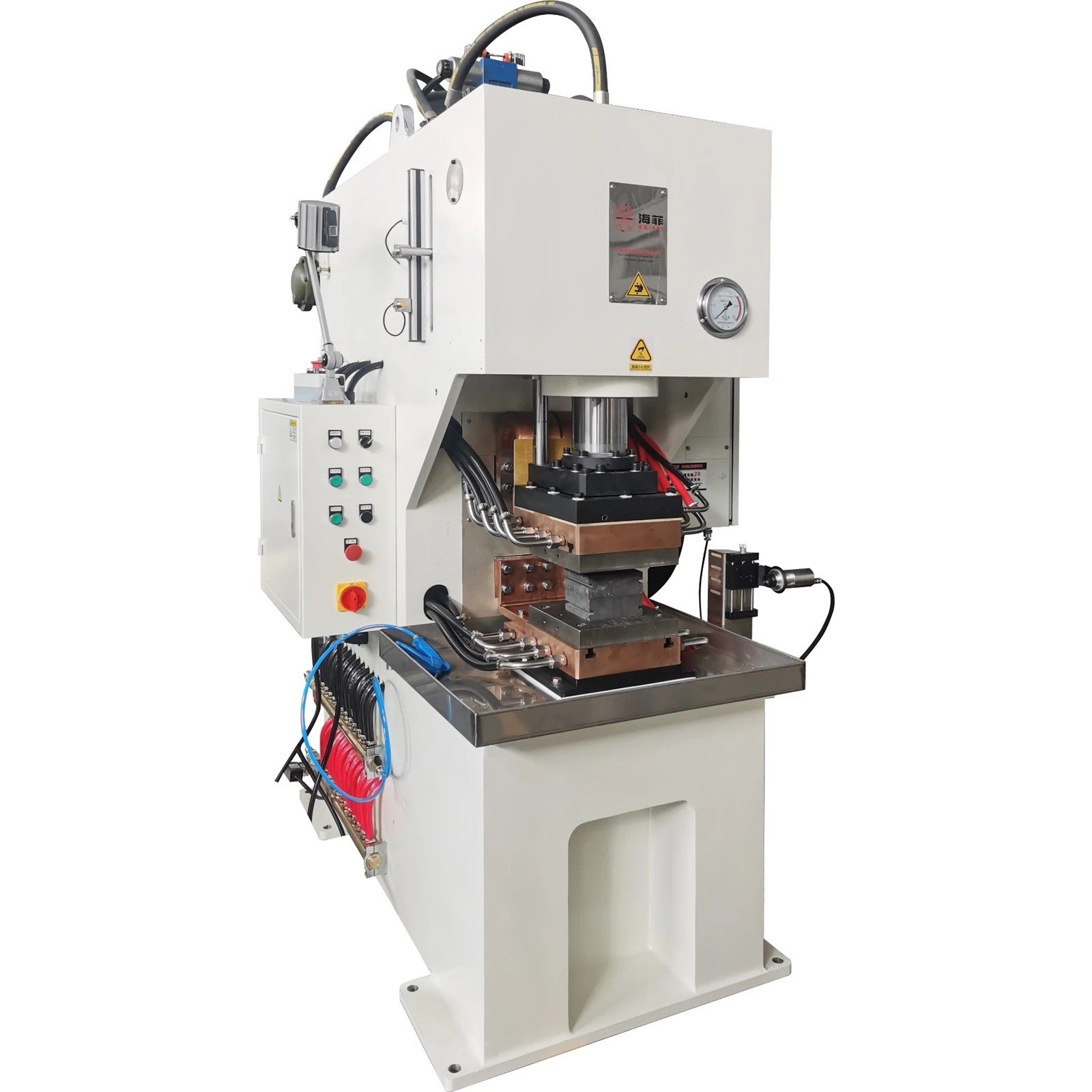

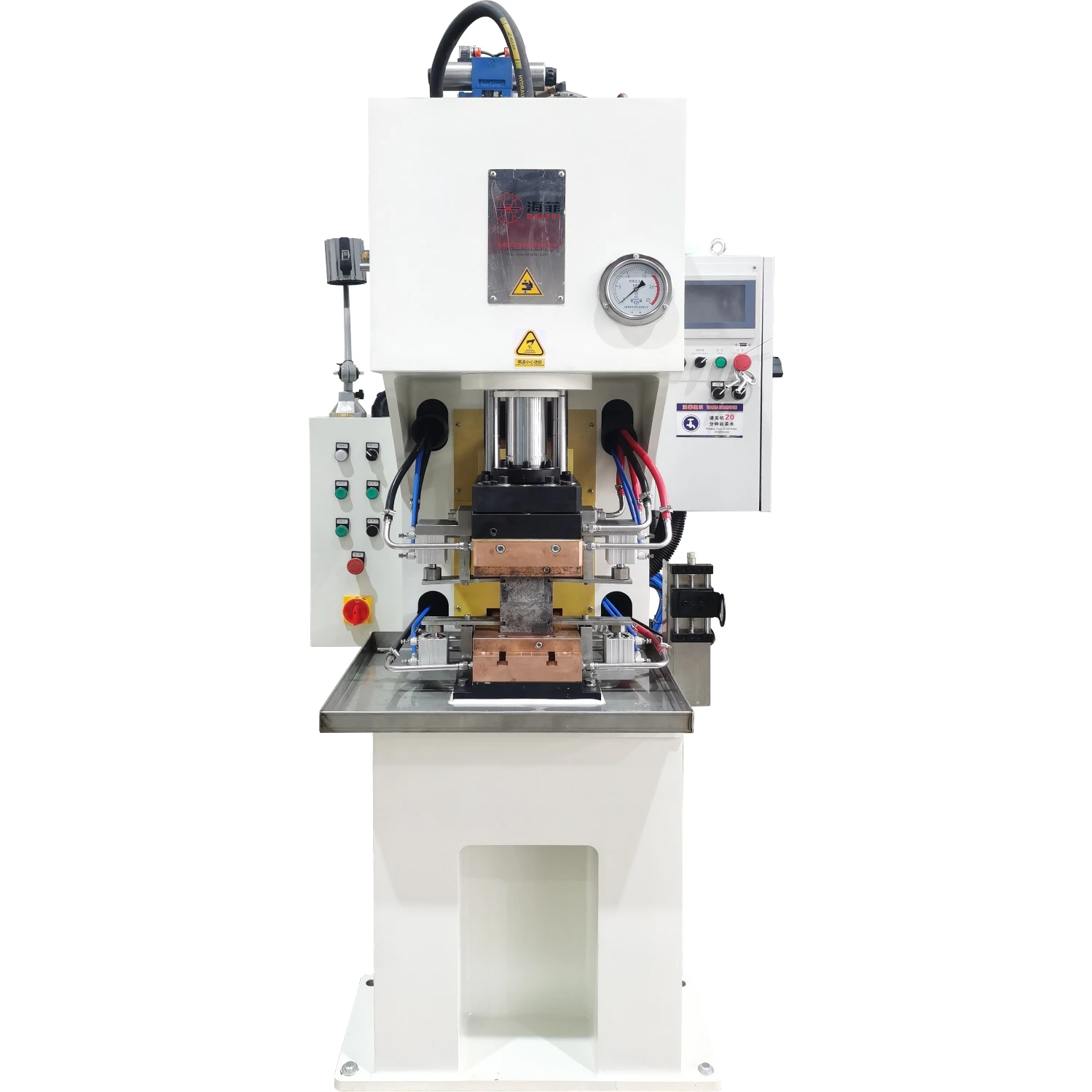

L'HaifeiSaldatrice idraulica a diffusioneè sviluppato specificatamente per applicazioni di collegamento del rame su-aree estese in cui sono essenziali un'elevata forza di serraggio, un mantenimento stabile della pressione e un controllo preciso del processo. A differenza dei tradizionali metodi di saldatura per fusione che fondono il materiale di base, la saldatura per diffusione crea un legame metallurgico allo stato solido-attraverso l'azione combinata di calore, pressione e tempo. Questo processo aiuta a preservare le caratteristiche originali del materiale in rame producendo al tempo stesso un collegamento elettrico affidabile adatto ad ambienti industriali esigenti.
Il sistema di pressione idraulica fornisce un'emissione di forza stabile su ampie superfici di collegamento, rendendolo particolarmente adatto per componenti in rame pesanti, ampi assemblaggi conduttivi e applicazioni che richiedono cicli di tenuta estesi.
Caratteristiche e vantaggi principali
Legame-stato solido
Nessun materiale di riempimento; i metalli fondono a livello atomico senza sciogliersi, preservando le proprietà del materiale.
01
Elevata resistenza e precisione
Produce giunti con resistenza simile al metallo-genitore-, porosità zero e distorsione minima.
02
Compatibilità dei materiali versatile
Salda metalli diversi (ad es. Cu-Al, Ti-Acciaio), superleghe e compositi.
03
Sistema di pressione idraulica
Fornisce una pressione uniforme e alta-(fino a 50 MPa+) per una diffusione uniforme.
04
Controllo automatizzato
Interfaccia PLC/HMI per una gestione precisa della temperatura (800–1200 gradi), della pressione e del tempo di ciclo.
05
Prodotti tipici realizzati mediante saldatura a diffusione idraulica
Shunt in rame laminato
Gli shunt in rame laminato sono ampiamente utilizzati in quadri elettrici, trasformatori, sistemi di batterie e apparecchiature elettriche industriali. Questi componenti sono spesso costituiti da più strati di lamina di rame che devono essere uniti insieme mantenendo un'eccellente conduttività e flessibilità.
01
Connettori in rame per trasformatori
I trasformatori di potenza richiedono connessioni conduttive affidabili in grado di funzionare continuamente con carichi elettrici elevati. La saldatura per diffusione idraulica fornisce una pressione stabile durante tutto il ciclo di saldatura, supportando la produzione di connettori per trasformatori con bassa resistenza e qualità di incollaggio costante.
02
Grandi sbarre in rame
Con l'aumento dei requisiti di trasporto della corrente, le dimensioni delle sbarre spesso diventano più grandi e più spesse. Il sistema idraulico è particolarmente adatto per sbarre in rame di grandi dimensioni perché può mantenere una forza stabile su tutta l'area di collegamento, riducendo il rischio di collegamento irregolare.
03
Connettori di alimentazione ferroviaria
I sistemi di trasporto ferroviario si basano su collegamenti elettrici robusti in grado di resistere alle vibrazioni, ai cicli termici e al funzionamento continuo. I conduttori in rame saldati per diffusione sono comunemente utilizzati nelle apparecchiature di distribuzione dell'energia ferroviaria dove l'affidabilità è fondamentale.
04
Componenti conduttivi per l'accumulo di energia
I sistemi di accumulo dell'energia richiedono parti conduttive di grandi dimensioni in grado di trasferire in modo efficiente l'energia elettrica riducendo al minimo le perdite di resistenza. La saldatura per diffusione idraulica supporta la produzione di questi componenti con qualità stabile e prestazioni ripetibili.
05
Specifiche e parametri
|
|
Articoli \\ Modello |
unità |
HFTD-150-Y |
HFTD-200-Y |
HFTD-350-Y |
HFTD-600-Y |
|
1 |
Capacità nominale |
KVA |
150 |
200 |
350 |
600 |
|
2 |
Alimentazione elettrica |
V/Ø/Hz |
380 V±10% / 3 fasi / 50 Hz |
|||
|
3 |
Ciclo di lavoro nominale |
% |
50% |
100% |
100% |
100% |
|
4 |
Corrente primaria max. |
A |
200 |
300 |
400 |
800 |
|
5 |
Cavo primario |
mm2 |
3*30+2*16 |
3*50+2*16 |
3*70+2*16 |
3*150+2*16 |
|
6 |
Corrente di corto-circuito max. |
KA |
40 |
42 |
58 |
100 |
|
7 |
Tensione secondaria |
V |
9.7 |
10.4 |
13.8 |
13.8 |
|
8 |
Cilindro a pressione d'aria |
Ø*L |
/ |
/ |
/ |
/ |
|
9 |
Cilindro idraulico |
Ø*L |
/ |
Ø120*250 |
Ø120*250 |
Ø120*250 |
|
10 |
Pressione di esercizioMax. (0,5/10,5 MPa) |
KN |
100 |
160 |
200/400 |
200/400 |
|
11 |
Fabbisogno di acqua di raffreddamento |
/ |
0,2-0,3 MPa, filtrazione 40 micron, resistività di 5 kΩ. cm |
|||
|
12 |
Consumo di acqua di raffreddamento |
l/min |
40 |
150 |
240 |
400 |
|
13 |
Profondità della gola |
mm |
320 |
320 |
320 |
320 |
|
14 |
Distanza tra piastre di rame |
mm |
267 |
340 |
340 |
340 |
|
15 |
Ambiente di lavoro |
|
temperatura: 1-45 gradi umidità: 35-90% |
|||
Sfide nella saldatura per diffusione di rame di grandi dimensioni
Produrre saldature per diffusione di rame di alta-qualità diventa sempre più difficile man mano che aumentano le dimensioni del pezzo.
Distribuzione della pressione su vaste aree
Quando si incollano grandi superfici di rame, una distribuzione non uniforme della pressione può portare a un incollaggio incompleto o a una conduttività incoerente. Mantenere una forza uniforme nell'intera area di saldatura è una delle sfide principali nella saldatura per diffusione su larga-scala.
Dilatazione e deformazione termica
Il rame si espande notevolmente quando riscaldato. Se la temperatura e la pressione non vengono controllate adeguatamente, possono verificarsi deformazioni che influiscono sia sull'accuratezza dimensionale che sulla qualità dell'incollaggio.
Ossidazione superficiale
Le superfici in rame si ossidano naturalmente se esposte all'aria. L'ossidazione può interferire con la diffusione atomica e ridurre l'efficacia del legame. La corretta preparazione della superficie e il controllo del processo sono essenziali.
Cicli di tenuta lunghi
I grandi componenti in rame spesso richiedono periodi di riscaldamento e mantenimento prolungati per ottenere una diffusione atomica sufficiente. Il sistema di pressione deve rimanere stabile durante l'intero ciclo.
Come Haifei risolve queste sfide?
Sistema di pressione idraulica stabile
Il sistema idraulico fornisce una forza continua durante tutto il processo di saldatura, aiutando a mantenere condizioni di contatto costanti tra le superfici di rame.
Progettazione di utensili personalizzati
Ogni pezzo presenta sfide uniche. Haifei progetta attrezzature e sistemi di utensili personalizzati in base alle dimensioni, alla geometria e ai requisiti di incollaggio di ciascun progetto.
Controllo della temperatura multi-zona
Il monitoraggio indipendente della temperatura aiuta a mantenere un riscaldamento costante su ampie aree di incollaggio, migliorando la stabilità del processo e la qualità del prodotto.
Sviluppo del processo basato su campioni reali
Invece di affidarsi esclusivamente a calcoli teorici, Haifei sviluppa parametri di saldatura basati su campioni dei clienti, quando possibile. Ciò aiuta a garantire che il processo consigliato sia adatto all'ambiente di produzione reale.
Perché scegliere la nostra macchina?
In qualità di produttore professionale con decenni di esperienza nella tecnologia di diffusion bonding, forniamo più di una semplice macchina. Forniamo un processo di produzione completo, compresa la progettazione dello stampo e l'ottimizzazione dei parametri, per garantire che i vostri prodotti soddisfino gli standard internazionali.
La nostra offerta di saldatrici a diffusione idraulicaefficienza energetica, qualità ripetibile, Econfigurazioni personalizzabili(dimensione, campo di pressione, livello di automazione). ConProduzione certificata ISO-e clientela globale, garantiamo affidabilità per applicazioni di saldatura ad alto valore-.
Certificazioni
40+ Brevetti e 2 diritti d'autore nazionali sul software, stabilimento da 10.000㎡ con 100+ dipendenti qualificati.
I nostri partner
Abbiamo servito oltre 5.000 clienti in tutto il mondo e i nostri partner a lungo termine includono Tesla, BYD e Siemens. Oltre 50+ aziende Fortune 500.
Sito del cliente Haifei
Domande frequenti
01.Qual è il principio di una saldatrice a diffusione idraulica?
02.Perché la saldatura per diffusione è migliore della saldatura tradizionale per i connettori in rame?
03.Quali materiali possono essere lavorati con questa saldatrice a diffusione molecolare?
04. È possibile personalizzare i parametri di saldatura per diversi spessori di sbarre?
05.È necessario un sistema di raffreddamento per il processo di saldatura a diffusione idraulica?
