Nella moderna produzione automobilistica, la qualità della saldatura Body-in-White (BIW) determina direttamente la resistenza strutturale del veicolo e riflette la stabilità della linea di produzione. Un tipico veicolo passeggeri contieneDa 4.000 a 6.000 saldature a punti, mentre i veicoli elettrici e le-strutture in acciaio ad alta resistenza potrebbero superare7.000 punti di saldatura. Con un numero così elevato di saldature, anche una piccola percentuale di giunti instabili può rapidamente trasformarsi in gravi rischi di qualità durante l'ispezione finale. Per questo motivo, i produttori automobilistici in genere richiedono tassi di accettazione della saldatura al primo-passaggio superiori99.5%, con l'avvicinarsi di zone strutturali criticheConsistenza del 99,9%..
Nella produzione quotidiana,schizziEsaldature debolirimangono i due fattori più comuni che influenzano la consistenza della saldatura. Gli spruzzi non solo contaminano la superficie del pezzo e aumentano il tempo di rettifica post-saldatura, ma, cosa ancora più importante, possono mascherare i difetti interni della saldatura, rendendo difficile il rilevamento delle saldature deboli. Quando le saldature deboli passano inosservate nei processi di assemblaggio a valle, spesso danno luogo a rilavorazioni su larga-scala o a componenti scartati, che possono interrompere i programmi di produzione e aumentare significativamente i costi di produzione.
I tradizionali sistemi di saldatura a punti a resistenza CA in genere raggiungono velocità di primo-passaggio nell'ordine diDal 96% al 98%, in gran parte a causa del controllo limitato sulla stabilità dell’apporto di calore. Sebbene questo livello di prestazioni fosse accettabile nei precedenti progetti di veicoli che utilizzavano acciaio dolce, le carrozzerie dei veicoli moderni fanno molto affidamento su acciai ad alta resistenza, lamiere zincate e strutture multistrato. Questi materiali richiedono un controllo del processo più rigoroso e il semplice aumento della corrente di saldatura non è più sufficiente. Invece, la chiave per migliorare la consistenza della saldatura sta nelcontrollo preciso delle forme d'onda di saldatura, garantendo che ogni input energetico rimanga stabile e ripetibile.
Perché continuano a verificarsi spruzzi e saldature deboli?
In molti ambienti di produzione, spruzzi e saldature deboli sono spesso attribuiti a materiali incompatibili o a fattori dell'operatore. Tuttavia, da un punto di vista ingegneristico, questi difetti sono solitamente legati a condizioni di apporto di calore instabili. Quando la corrente di saldatura aumenta troppo rapidamente o quando la resistenza di contatto fluttua, il metallo localizzato può sciogliersi rapidamente ed essere espulso dalla zona di saldatura a causa delle forze elettromagnetiche, creando schizzi visibili attorno alla saldatura.
Le saldature deboli, invece, si verificano quando un apporto di calore insufficiente impedisce la formazione di un nucleo di saldatura completamente sviluppato. Questi difetti sono spesso difficili da rilevare visivamente ma possono ridurre significativamente la resistenza della saldatura e la durata a fatica. Nei componenti strutturali automobilistici, le saldature deboli possono creare punti di guasto nascosti che compromettono la sicurezza del veicolo durante il funzionamento a lungo termine o in caso di incidenti.
Per comprendere meglio i difetti di saldatura più comuni e il loro impatto sulla produzione, la tabella seguente riassume le condizioni tipiche:
Difetti comuni della saldatura a punti e loro impatto
| Tipo di difetto | Aspetto tipico | Causa ultima | Impatto sulla produzione |
|---|---|---|---|
| Spruzzi | Particelle metalliche attorno alla saldatura | Aumento rapido della corrente o contatto instabile | Maggiore molatura e usura degli elettrodi |
| Saldatura debole | Nugget di saldatura sottodimensionato | Apporto di calore insufficiente | Ridotta resistenza articolare |
| Vuoto di restringimento | Formazione di cavità interna | Condizioni di raffreddamento instabili | Densità di saldatura ridotta |
| Brucia-through | Perforazione del materiale | Corrente eccessiva o bassa pressione | Rifiuto del pezzo |
I dati di produzione delle linee di saldatura automobilistica mostrano che i problemi legati agli spruzzi-possono aumentare il carico di lavoro di finitura deldal 30% al 50%, mentre le rilavorazioni causate da saldature deboli possono costareda tre a cinque volte di piùrispetto alle operazioni di saldatura standard. Negli stabilimenti automobilistici-di volume elevato, un'ora di fermo macchina imprevisto può comportare perdite che vanno da diverse migliaia a decine di migliaia di dollari, rendendo la stabilità della saldatura una priorità sia qualitativa che finanziaria.
Saldatura MFDC: dal riscaldamento approssimativo al controllo termico di precisione
I tradizionali sistemi di saldatura a punti AC funzionano a50 Hz, producendo corrente alternata che attraversa lo zero durante ogni ciclo. Questa ripetuta interruzione della corrente fa sì che la zona di saldatura subisca cicli continui di raffreddamento e riscaldamento. Tali fluttuazioni termiche spesso provocano la formazione di pepite instabili e aumentano significativamente la probabilità di spruzzi.
I sistemi di saldatura a corrente continua a media frequenza (MFDC), al contrario, convertono la potenza in ingresso incorrente ad alta-frequenza superiore a 1.000 Hz, che viene poi raddrizzato in corrente continua stabile. Poiché la corrente rimane continua, l'apporto termico diventa più consistente, consentendo al pepita di saldatura di svilupparsi in modo uniforme. Questo vantaggio diventa particolarmente importante quando si saldano acciai ad alta-resistenza o materiali zincati.
Confronto delle prestazioni di saldatura a punti AC e MFDC
| Parametro | Saldatura CA | Saldatura MFDC | Impatto pratico |
|---|---|---|---|
| Frequenza di uscita | 50 Hz | 1.000–4.000 Hz | Una frequenza più alta migliora la stabilità |
| Tipo corrente | Alternato | Corrente continua | Elimina l'interruzione di corrente |
| Stabilità al calore | Moderare | Alto | Formazione di pepite più uniforme |
| Tasso di spruzzi | Più alto | Ridotto del 60–70% | Meno contaminazione superficiale |
| Precisione del controllo | ±8–10% | Entro ±2% | Consistenza della saldatura migliorata |
| Efficienza energetica | Inferiore | 15–25% in più | Consumo energetico ridotto |
Negli ambienti di produzione reali, i sistemi di saldatura MFDC hanno dimostrato miglioramenti costanti nella qualità della saldatura. Molti produttori automobilistici riferiscono che il passaggio alla tecnologia MFDC può aumentare l'accettazione della saldatura di primo passaggio da circaDal 97% a oltre il 99,5%, riducendo significativamente le rilavorazioni e migliorando la produttività.
Controllo della forma d'onda multi-fase: fornire energia dove conta
Man mano che i materiali automobilistici diventano più complessi, inclusi strati multi-strato e materiali misti come acciaio zincato e acciaio ad alta-resistenza, la finestra di saldatura diventa sempre più stretta. Se la corrente aumenta in modo troppo aggressivo, potrebbero verificarsi spruzzi eccessivi. Se la corrente è insufficiente, la formazione delle pepite potrebbe essere incompleta. Per affrontare queste sfide, i moderni sistemi di saldatura MFDC fanno affidamento sucontrollo della forma d'onda a più-fasi, consentendo l'erogazione graduale e strategica dell'energia durante tutto il ciclo di saldatura.
Tipica struttura della forma d'onda di saldatura a tre-fasi
| Palcoscenico | Funzione primaria | Rapporto attuale | Vantaggio di qualità |
|---|---|---|---|
| Fase di preriscaldamento | Rompere i rivestimenti superficiali | 20–40% | Riduce gli schizzi iniziali |
| Fase di saldatura principale | Formare la pepita di saldatura | 100% | Garantisce la resistenza della saldatura |
| Stadio della Forgia | Comprimi la pepita | 40–60% | Migliora la densità |
In pratica, le forme d'onda multistadio configurate correttamente- migliorano significativamente la stabilità della saldatura. Ad esempio, nella saldatura dell'acciaio zincato, la fase di preriscaldamento aiuta a rompere i rivestimenti superficiali e a stabilizzare la resistenza di contatto, mentre la fase principale garantisce calore sufficiente per la formazione dei pepite. La fase finale della forgiatura applica una compressione controllata per migliorare la densità delle pepite e ridurre al minimo i difetti interni.
I dati tecnici mostrano che le strategie ottimizzate della forma d'onda possono ridurre i difetti da ritirooltre l'80%pur mantenendo la variazione della resistenza della saldatura all'interno±3 N, con conseguente prestazione di saldatura altamente ripetibile.
Il controllo del feedback-a circuito chiuso garantisce stabilità-a lungo termine
Le condizioni di saldatura non sono mai statiche. Nel corso del tempo, gli elettrodi si usurano, lo spessore della lamiera varia leggermente e le condizioni del rivestimento possono cambiare. Senza compensazione in tempo reale-, queste variabili degradano gradualmente la qualità della saldatura.
I moderni sistemi MFDC utilizzanocontrollo del feedback-a circuito chiuso, monitorando continuamente la corrente di saldatura, la tensione e la resistenza dinamica. Analizzando questi segnali in tempo reale, il sistema regola automaticamente la successiva uscita di corrente per mantenere condizioni di saldatura costanti.
Nelle linee di saldatura automobilistiche avanzate, il controllo-a circuito chiuso in genere consente:
- Ripetibilità energetica all'interno±2%
- Variazione della resistenza della saldatura ridotta del30–40%
- I tassi di accettazione del primo passaggio-si sono stabilizzati a99.9%
Per gli stabilimenti automobilistici-con volumi elevati, questo livello di stabilità del processo riduce significativamente i tempi di inattività, migliora l'uniformità della produzione e riduce il rischio complessivo di produzione.

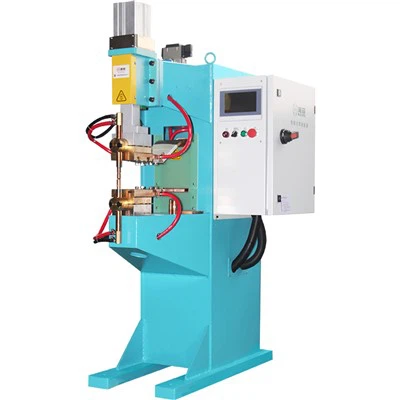

Selezione del giusto sistema di saldatura a punti MFDC
Scegliere il correttoApparecchiature per la saldatura MFDCimplica qualcosa di più del semplice confronto della capacità di corrente nominale. Un sistema ben-selezionato deve supportare la stabilità del processo a lungo-termine e adattarsi a diverse combinazioni di materiali.
Innanzitutto, è necessario valutare attentamente la flessibilità della forma d'onda. Le strutture automobilistiche coinvolgono diversi stack di materiali e la capacità di programmare più fasi della forma d'onda consente agli operatori di-ottimizzare l'erogazione di energia per ciascuna applicazione. I sistemi privi di flessibilità della forma d'onda spesso hanno difficoltà a mantenere prestazioni stabili in diverse condizioni di saldatura.
In secondo luogo, dovrebbe essere considerata la precisione del feedback. I sistemi di feedback ad alta-precisione possono compensare automaticamente l'usura degli elettrodi o la variazione del materiale, riducendo la necessità di regolazioni manuali dei parametri e migliorando l'efficienza della produzione.
Infine, la capacità di gestione dei dati è diventata sempre più importante. I sistemi di qualità automobilistici ora richiedono la piena tracciabilità dei parametri di saldatura. I sistemi che registrano le curve attuali, il tempo di saldatura e i dati di processo consentono agli ingegneri di rivedere la cronologia della produzione e rispondere rapidamente ai controlli di qualità o ai problemi sul campo.
Case study-nel mondo reale: miglioramento del rendimento-al primo passaggio dal 97% al 99,9%
In un progetto di saldatura di carrozzerie automobilistiche, il produttore si è inizialmente affidato ai tradizionali sistemi di saldatura a corrente alternata. Nel corso del tempo, gli ingegneri hanno osservato spruzzi frequenti, durata ridotta degli elettrodi e problemi persistenti di rilavorazione. Dopo aver condotto una valutazione dettagliata del processo, la struttura è passata ai sistemi di saldatura MFDC e ha implementato una programmazione ottimizzata della forma d'onda.
I risultati sono stati significativi:
Prestazioni di saldatura prima e dopo l'aggiornamento
| Metrico | Prima dell'aggiornamento | Dopo l'aggiornamento |
|---|---|---|
| Rendimento del primo-passaggio | 97.2% | 99.9% |
| Tasso di spruzzi | 28% | 8% |
| Vita dell'elettrodo | 2.500 saldature | 4.500 saldature |
| Tempo di macinazione | Linea di base | Ridotto del 40% |
Questo caso dimostra che l'ottimizzazione della forma d'onda offre vantaggi finanziari misurabili. Riducendo gli spruzzi e minimizzando le rilavorazioni, l'efficienza produttiva è migliorata mentre i costi operativi sono diminuiti sostanzialmente.
Conclusione
Mentre la produzione automobilistica continua ad evolversi verso materiali ad alta-resistenza, strutture multi-strato e sistemi di produzione automatizzati, il controllo della qualità della saldatura è passato dalle regolazioni manuali all'ingegneria di precisione-guidata dai dati. La tecnologia di saldatura a punti MFDC, combinata con il controllo della forma d'onda multi-fase e il feedback a circuito chiuso-, fornisce il livello di stabilità richiesto per la produzione di veicoli moderni.
Spruzzi e saldature deboli non sono difetti inevitabili. Nella maggior parte dei casi, essi derivano da un controllo insufficiente dell’apporto di calore piuttosto che da inevitabili limitazioni materiali. Quando i sistemi di saldatura sono in grado di gestire l’erogazione di energia con precisione e di adattarsi dinamicamente alle variazioni del processo, la qualità della saldatura diventa prevedibile e ripetibile.
Per i produttori che pianificano nuove linee di produzione o aggiornano i sistemi esistenti, investire nella tecnologia MFDC con controllo avanzato della forma d'onda non rappresenta semplicemente un aggiornamento tecnico. Rappresenta una strategia a lungo-termine per migliorare l'uniformità della saldatura, ridurre i costi operativi e mantenere la competitività in un ambiente di produzione sempre più esigente.
