In settori quali le nuove energie, le apparecchiature elettriche, lo stoccaggio fotovoltaico e la produzione avanzata,apparecchiature per la saldatura a diffusioneè diventata una tecnologia fondamentale per la produzione di collegamenti elettrici e giunti strutturali ad alta-affidabilità. A differenza della saldatura per fusione o brasatura convenzionale, la saldatura per diffusione forma giunti attraverso temperatura, pressione e tempo controllati, consentendo agli atomi sull'interfaccia del materiale di diffondersi e legarsi a livello metallurgico.
Poiché il processo non si basa sulla fusione del materiale, la struttura del giunto è più uniforme, i tassi di difetto sono inferiori e l'affidabilità a lungo termine- è notevolmente migliorata. Ciò rende la saldatura per diffusione particolarmente preziosa nelle applicazioni in cui conduttività elettrica, resistenza meccanica e stabilità a lungo-termine sono requisiti prestazionali critici.
Per produttori e acquirenti, comprensionequali materiali possono essere uniti mediante saldatura per diffusionenon è solo una questione tecnica-è la base per la selezione delle apparecchiature e le decisioni di investimento. Sistemi di materiali diversi richiedono intervalli di temperatura, livelli di pressione e strategie di controllo dell'interfaccia diversi e la reale capacità di un sistema di saldatura per diffusione è definita dal modo in cui gestisce queste variazioni.
Questo articolo fornisce una panoramica chiara e pratica delle principali categorie di materiali che le apparecchiature per saldatura a diffusione possono gestire, offrendo allo stesso tempo indicazioni utili per l'apprendimento, la selezione e l'approvvigionamento.
Giunzione di alta-qualità di materiali metallici
Metalli tipici saldabili
I sistemi di saldatura per diffusione sono altamente efficaci per unire i comuni metalli industriali, tra cui:
- Rame (Cu)
- Alluminio (Al)
- Acciaio inossidabile (ad esempio, 304/316)
- Nichel (Ni)
- Argento (Ag)
- Titanio (Ti)
- Leghe a base di ferro-

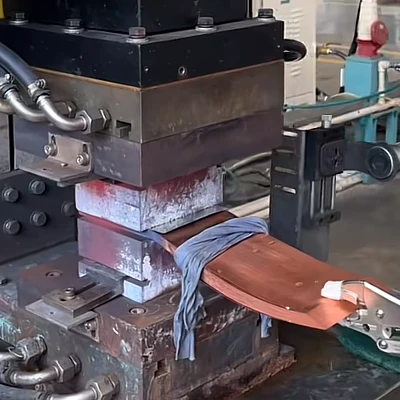

Nelle nuove industrie energetiche, una delle applicazioni più rappresentative è la saldatura diconnettori flessibili in lamina di rame e sbarre di potenza. Queste strutture sono ampiamente utilizzate nei pacchi batteria, nei sistemi di accumulo dell'energia e nelle unità di distribuzione dell'energia. I metodi di saldatura tradizionali spesso soffrono di ossidazione dell'interfaccia, resistenza di contatto instabile e concentrazione di stress localizzata.
La saldatura per diffusione forma un legame metallurgico continuo invece di un giunto di fusione meccanico o parziale. Ciò migliora significativamente la qualità dell'interfaccia e riduce la resistenza elettrica. Nelle applicazioni pratiche, i giunti saldati per diffusione- mostrano in genere una resistenza dell'interfaccia inferiore del 20–40% rispetto ai tradizionali metodi di giunzione meccanica o per fusione localizzata, rendendoli particolarmente adatti per sistemi elettrici ad alta-corrente e ad alta-affidabilità.
Incollaggio stabile di strutture composite e laminate
Strutture composite tipiche
Le apparecchiature per saldatura a diffusione sono adatte anche per strutture multistrato e in materiali compositi, come:
- Piastre composite rame-alluminio
- Pile di fogli di rame laminati
- Laminazioni metalliche multi-strato
- Barre conduttive composite
Queste strutture sono ampiamente utilizzate nei sistemi di accumulo dell'energia, negli inverter fotovoltaici e nei moduli di distribuzione dell'energia ad alta-corrente, dove i requisiti di progettazione includono elevata conduttività, stabilità strutturale e affidabilità a lungo-termine.
Controllando con precisione la distribuzione della temperatura e l'uniformità della pressione, la saldatura per diffusione consente a tutti gli strati dell'interfaccia di subire la diffusione atomica simultaneamente. Il risultato è una struttura densa e integrata anziché una pila di strati legati meccanicamente. Ciò elimina i micro-gap tra gli strati e riduce significativamente il rischio di deterioramento dei contatti causato da cicli termici, vibrazioni o stress meccanico a lungo-termine.
Per gli ambienti operativi ad alta-potenza e-carico elevato, questa integrità strutturale rappresenta un importante vantaggio in termini di affidabilità.
Unione affidabile di metalli diversi
Tipiche combinazioni di metalli diversi
La saldatura per diffusione eccelle nell'unione di metalli diversi, comprese combinazioni come:
- Rame – Alluminio
- Rame – Acciaio inossidabile
- Alluminio – Lega di nichel
- Rame – Lega di nichel
- Titanio – Acciaio inossidabile
Le principali sfide nella saldatura di metalli diversi includono il disadattamento dell’espansione termica, diversi comportamenti di diffusione e la formazione di composti intermetallici fragili. La saldatura per fusione tradizionale spesso aggrava questi problemi.
La saldatura per diffusione evita la fusione completa e promuove invece la diffusione atomica controllata all'interfaccia. Con gradienti di temperatura e parametri di pressione ottimizzati, si forma una zona di transizione stabile, riducendo il rischio di formazione di fasi fragili e migliorando la tenacità dei giunti e la resistenza alla corrosione.
Nel nuovo settore energetico, questa capacità è ampiamente applicata in:
- Connettori della batteria
- Terminali ad alta-corrente
- Capicorda e connettori di alimentazione
- Moduli conduttivi di dissipazione del calore negli inverter
Questi giunti mostrano una migliore resistenza alla fatica e stabilità a lungo-termine, rendendoli adatti ad ambienti con frequenti cicli termici e carichi elettrici elevati.
Special Bonding Between Metals and Non-Metal Materials
Combinazioni tipiche non-metalliche
Alcuni-sistemi elettronici ed elettrici di fascia alta richiedono il collegamento tra metalli e materiali non-metallici, come ad esempio:
- Metallo – Ceramica
- Metallo – Grafite
- Metallo – Compositi isolanti
I sistemi di saldatura per diffusione in genere utilizzano tecniche di collegamento assistito da interstrato-per queste applicazioni. Viene introdotto uno strato di transizione tra il materiale metallico e quello non metallico per stabilizzare le reazioni dell'interfaccia e consentire il legame a diffusione controllata.
Le applicazioni tipiche includono:
- Terminali del condensatore di accumulo dell'energia
- Componenti isolanti ad alta-tensione
- Strutture di confezionamento dell'elettronica di potenza
Se utilizzati in atmosfere controllate o protette, i sistemi di saldatura per diffusione prevengono l'ossidazione preservando la stabilità termica dei materiali non- metallici e la conduttività elettrica dei componenti metallici. Ciò consente al giunto di soddisfare simultaneamente i requisiti di tenuta, prestazioni elettriche e resistenza meccanica.
Logica di selezione dell'attrezzatura basata sui materiali-
Quando si selezionano le apparecchiature per la saldatura a diffusione, gli acquirenti non dovrebbero concentrarsi solo sull'elenco dei materiali compatibili. Una decisione razionale dovrebbe basarsi sulla combinazione di sistemi materiali, struttura del prodotto e ambiente operativo.
Linee guida pratiche per la selezione
- Per componenti conduttivi in rame e alluminio → dare priorità alla precisione del controllo della pressione e all'uniformità della temperatura
- Per strutture composite multi-strato → concentrati sui sistemi di distribuzione della pressione e sulla capacità di progettazione degli strumenti
- Per applicazioni su metalli diversi → enfatizzare il controllo del gradiente di temperatura e la stabilità del processo
- Per l'incollaggio metallo-non{0}}metallo → garantisce il supporto del processo interstrato e la capacità di controllo dell'atmosfera
Un sistema di saldatura per diffusione di alta-qualità non è definito dalla scheda tecnica, ma dall'adattabilità del processo, dalla coerenza e dalla stabilità operativa a lungo-termine.
Conclusione
Dal punto di vista della compatibilità dei materiali, l'attrezzatura per la saldatura a diffusione non è semplicemente uno strumento di saldatura-è una soluzione di giunzione-a livello di sistema. Supporta un'ampia gamma di sistemi di materiali, dai metalli puri ai compositi, dai metalli simili ai metalli dissimili e dai metalli ai materiali non metallici.
In settori quali quello delle nuove energie, delle apparecchiature elettriche, dello stoccaggio fotovoltaico e della produzione avanzata, la saldatura per diffusione sta diventando una tecnologia di processo fondamentale piuttosto che un metodo di produzione opzionale.
Il vero valore delle apparecchiature per la saldatura a diffusione non sta solo nelquali materiali può unire, ma in ciò che offre nel funzionamento a lungo-termine:
affidabilità strutturale, stabilità elettrica, coerenza del processo e controllabilità della produzione.
